Соединения типа "Kamlok"

Камлок - это система универсальных самоблокирующихся быстроразъёмных соединений кулачкового типа, которая позволяет мгновенно соединить несколько шлангов (рукавов) между собой, присоединить шланг к различным устройствам и резервуарам, заглушить концы шлангов и адаптеров специальными грязепылезащитными колпаками и т.д. Устройство кулачков муфты обеспечивает устойчивое к вибрации соединение с адаптером без использования дополнительного фиксирующего шплинта или других приспособлений.

• Материал корпуса: горячештампованный лёгкий алюминиевый сплав
• Рукоятки-кулачки: нержавеющая сталь или латунь
• Пальцы: нержавеющая сталь AISI 316
• Дополнительно: возможно исполнение камлоков из нержавеющей стали, латуни и пластика под заказ
• Размеры стандартные: 1/2" - 8" (12 мм - 200 мм), согласно DN12 - DN200. Под размером соединения подразумевается внутренний диаметр рукава, для которого предназначено данное соединение.
• Применение: в нефтедобывающей, химической, пищевой промышленности, сельском хозяйстве и машиностроении

Тип	Описание	Изображение
А	Ниппель (внутренняя резьба). Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
B	Розетка (наружная резьба) с фиксаторами кулачкового типа. Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

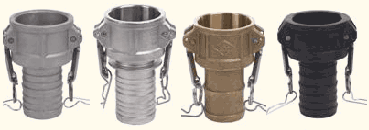

C	Розетка (со штуцером под внутр. Ø рукава с фиксаторами кулачкового типа. Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
D	Розетка (внутренняя резьба) с фиксаторами кулачкового типа. Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
E	Ниппель (со штуцером под внутр. Ø рукава). Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

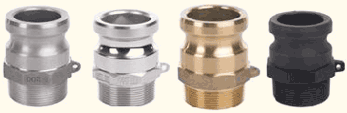

F	Ниппель (наружная резьба). Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм
DP	Пылезащитный колпак (заглушка). Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

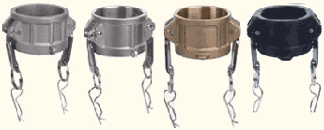

DC	Пылезащитный колпак (заглушка). Для рукавов Ø: 12, 25, 32, 38, 50, 65, 76, 100, 125, 150, 200 мм

Номинальные давления для соединений из алюминия и бронзы:

• 16 бар - рабочее давление для размеров 1/2" - 2" / DN15 - DN 50
• 10 бар - рабочее давление для размеров 2 1/2" / DN 65 - DN 200
• 9 бар - рабочее давление для размеров 3" / DN 65 - DN 200
• 7 бар - рабочее давление для размеров 4" / DN 65 - DN 200
• 6 бар - рабочее давление для размеров 5" / DN 65 - DN 200
• 5 бар - рабочее давление для размеров 6" / DN 65 - DN 200

Для соединений из нержавеющей стали:

• 50 бар - теоретическое разрывное давление
• 20 бар - рабочее давление для размеров 1/2" - 3" / DN 12-DN 80
• 10 бар - рабочее давление для размеров 4" - 6" / DN 100-DN 200

Соединения типа "Agri-lock"

Соединители для шлангов "Agri-lock" очень просты и удобны при монтаже трубопроводов. За очень короткий промежуток времени можно смонтировать достаточно длинный путепровод от места откачки к месту слива жидкости. Оцинкованная высококачественная сталь позволяет эксплуатировать соединители достаточно долгое время.

Область применения:

• транспортировка гранулированных и порошковых материалов
• транспортировка жидкого и сухого бетона и строительных смесей

Тип соединения	Размеры
А	дюйм	мм
	2	50
	3	75
	4	100
	6	150
	8	200
B (с резиновым МБС кольцом)	дюйм	мм
	2	50
	3	75
	4	100
	6	150
	8	200
C (блокирующее устройство со скобами)	дюйм	мм
	2	50
	3	75
	4	100
	6	150
	8	200

Хомуты стальные червячные

• Применение: для присоединения БРС к рукавам
• Производство: Norma (Германия)

Хомуты стальные шарнирные (силовые)

• Применение: для присоединения БРС к рукавам
• Производство: Norma (Германия)

Внимание! В данном разделе представлены только основные, наиболее востребованные типы продукции. Если Вас интересуют какие либо позиции, не указанные в данном разделе, свяжитесь с нашими менеджерами. Они всегда предоставят информацию по интересующей Вас продукции.
